鍋爐為單鍋筒縱置式水火管快裝結構。燃燒設備為活動爐排。爐膛左右兩側水冷壁為輻射受熱面，兩翼煙道及鍋筒內螺紋煙管為對流受熱面。前后爐墻和兩側水冷壁外面采用耐火磚砌筑而成。采用拱型管板和螺紋煙管組成鍋筒，使鍋筒由準剛性體變為準彈性體結構，取消了管板區的拉撐件，減少了應力。管板內煙管由兩回程改為單回程，解決了管板裂紋的難題。鍋筒下部由于布置了上升管排，消除了鍋筒底部的死水區，使泥渣不易沉積，鍋筒高溫區能得到良好的冷卻，預防了鍋筒下部鼓包。

　　1、燃料進入爐膛在爐排上燃燒，生產的煙氣沿鍋筒底部經由中間隔墻上的出煙口進入兩翼對流管束，通過前煙箱進入螺紋煙管，經過除塵器，由引風機抽引通過煙囪排入大氣。

　　2、采用高效傳熱螺紋煙管，獲得了強化傳熱效果，達到鍋爐升溫、升壓快的特點，提高了鍋爐的熱效率。

　　3、結構緊湊，與同類型鍋爐比較，外形尺寸小，節省鍋爐房基建投資。

　　4、燃燒效果好，采用爐內煙塵慣性分離，鍋爐原始排塵濃度低于2000mg/Nm3,煙氣黑度低于林格曼1級。

　　5、可自動上煤、自動除渣、降低了司爐工的勞動強度。

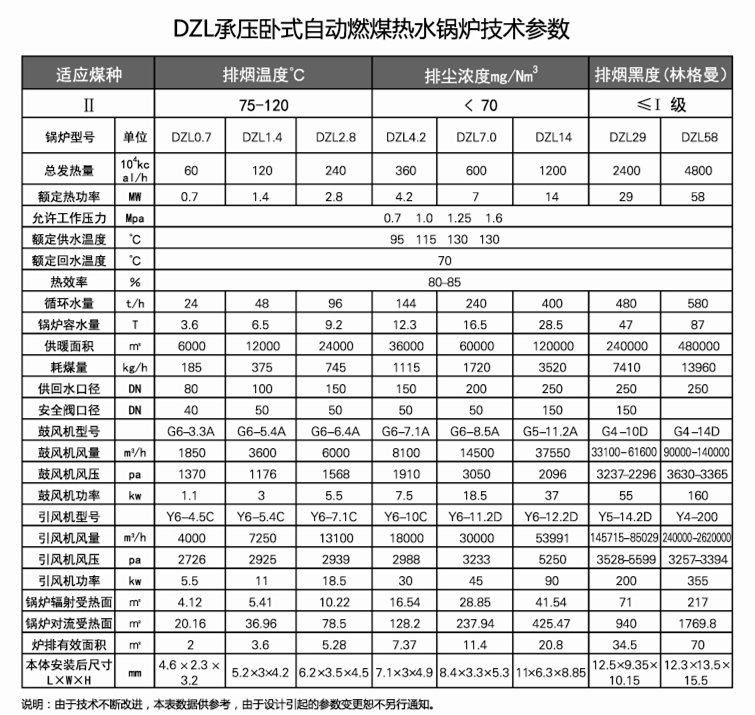

　　技術參數
